Типовые схемы монтажа настенных кондиционеров


Данный раздел содержит типовые схемы монтажа настенных кондиционеров: внутренних и внешних блоков. Раздел позволяет выбрать наиболее удобную для Вашей квартиру схему расположения внутренних и внешних блоков исходя из следующих параметров:

1. Расположение в помещении внутреннего блока кондиционера: слева или справа

2. Расположение внешнего (наружного) блока: под окном, между окнами, на ограждении балкона, на балконе

3. Способ расположения трассы: внутри помещения или вне помещения


Какую информацию содержит типовая схема?

Каждая из схем содержит 3 вида одного и того же варианта расположения блоков:

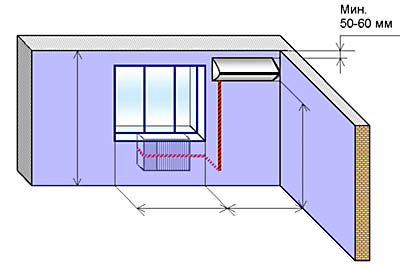

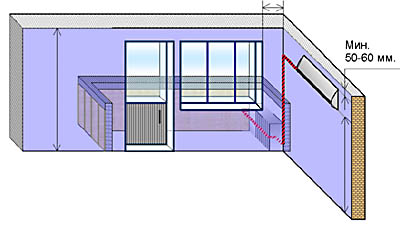

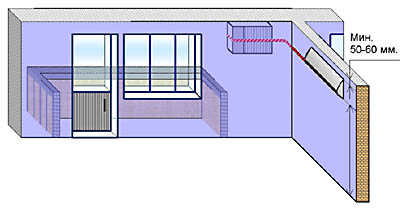

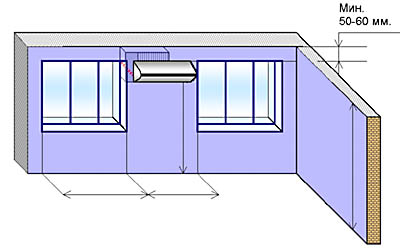

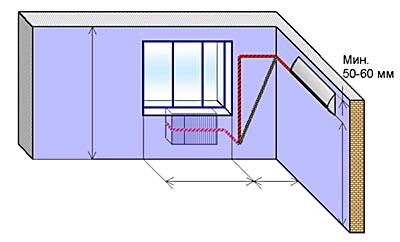

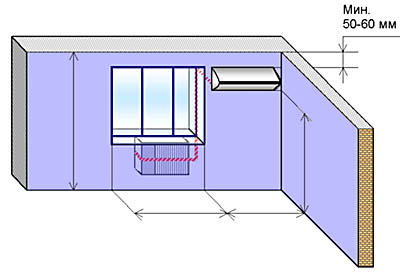

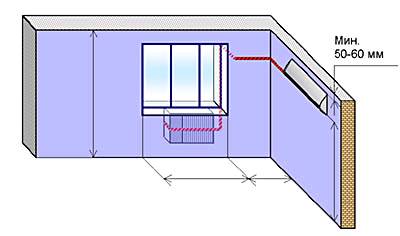

1. Вид на внутренний блок кондиционера (вид изнутри помещения). Здесь Вы можете посмотреть, как в Вашей комнате будет располагаться внутренний блок настенного кондиционера и как будет проходить трасса в помещении.

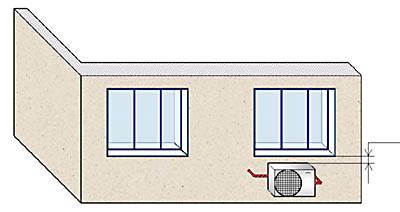

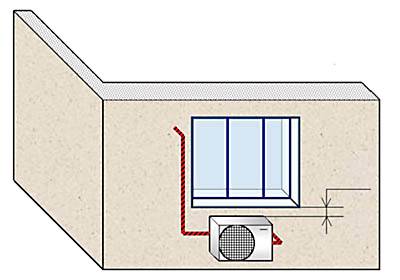

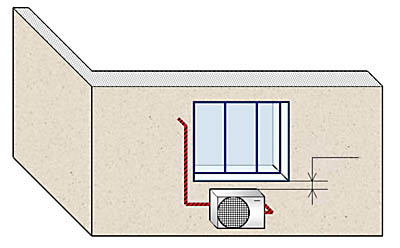

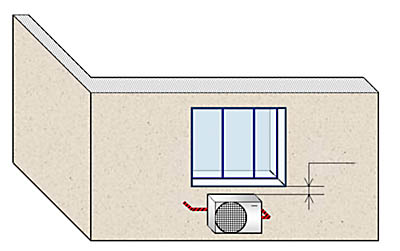

2. Вид на внешний блок кондиционера с улицы Здесь Вы можете посмотреть, как будет располагаться внешний (наружный) блок настенного кондиционера, как он выглядит со стороны улицы и как будет проходить трасса за пределами помещения.

3. Вид сверху - на внутренний и внешний блок. Здесь Вы можете посмотреть, как располагаются относительно друг друга внешний и внутренний блоки.

Схема №1 монтажа кондиционера сплит-системы

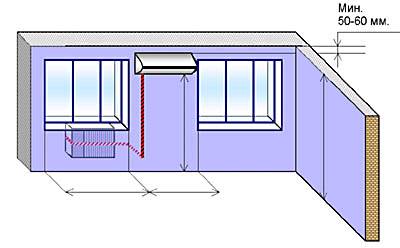

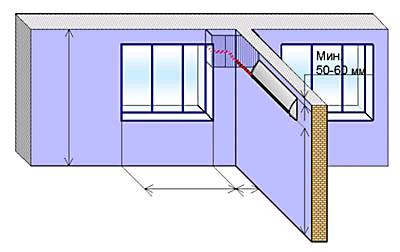

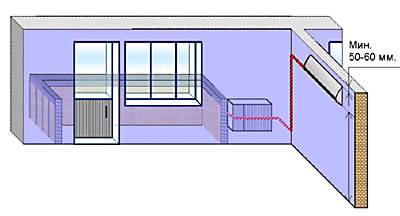

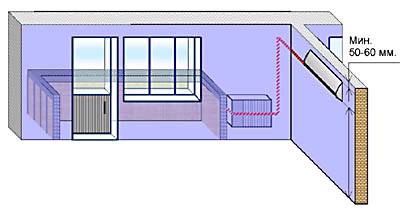

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

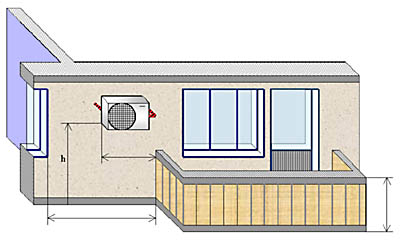

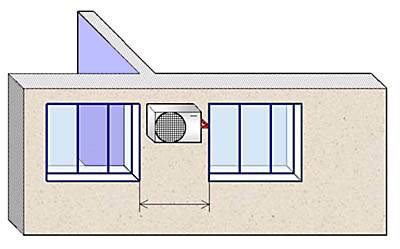

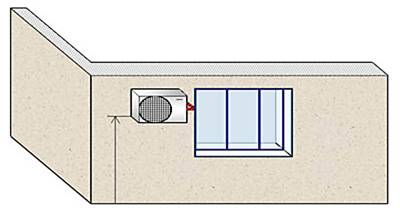

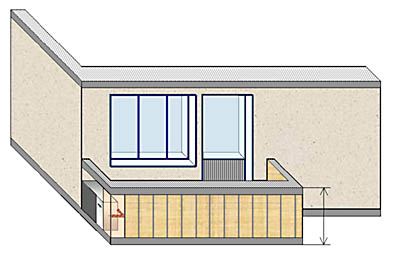

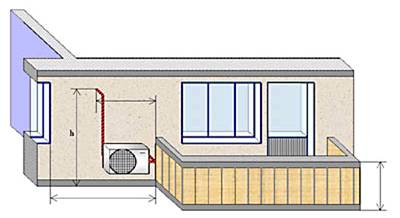

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров на высоту более 4 м - ВЫСОТНЫЕ РАБОТЫ.

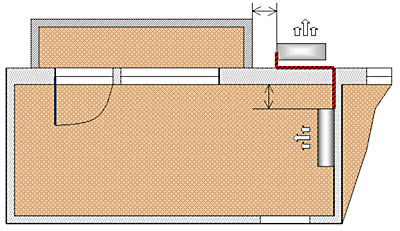

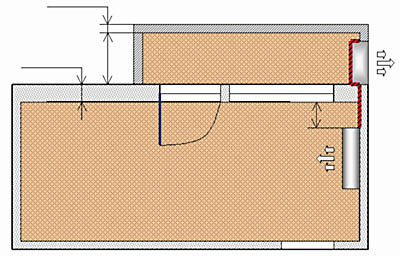

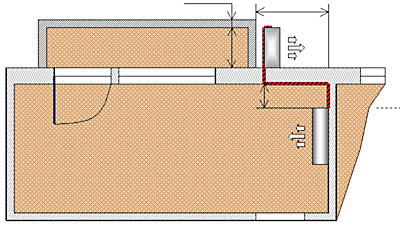

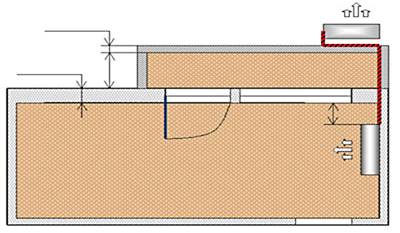

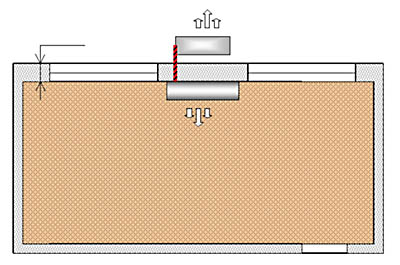

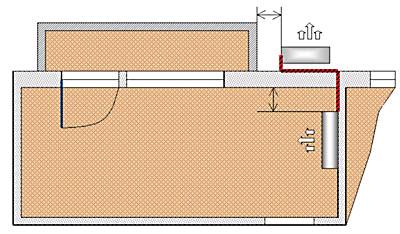

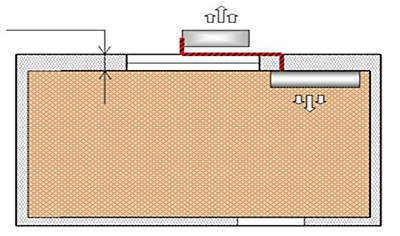

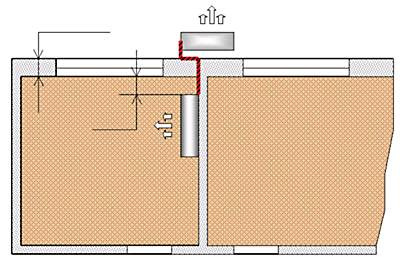

3. Вид сверху внутреннего и внешнего блоков


Схема №2 монтажа кондиционера сплит-системы

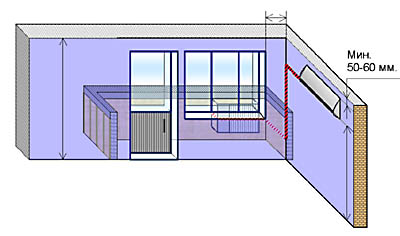

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

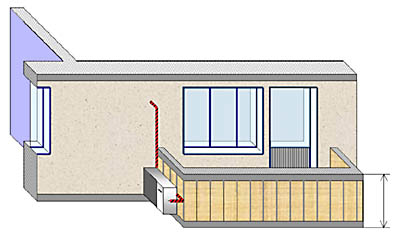

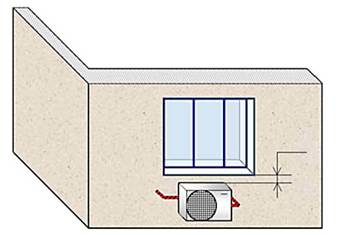

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров на высоту более 4 м - ВЫСОТНЫЕ РАБОТЫ.

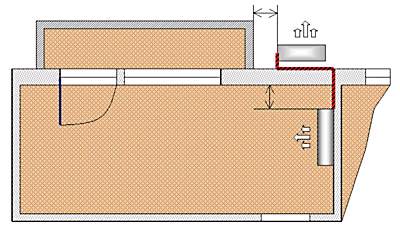

3. Вид сверху внутреннего и внешнего блоков


Схема №3 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров на высоту более 4 м - ВЫСОТНЫЕ РАБОТЫ.

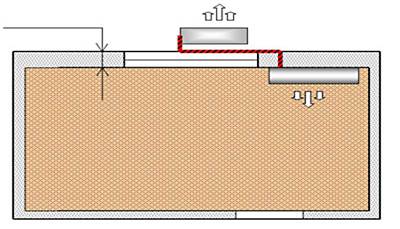

3. Вид сверху внутреннего и внешнего блоков


Схема №4 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров с помощью ВЫСОТНЫХ РАБОТ.

3. Вид сверху внутреннего и внешнего блоков


Схема №5 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров с помощью ВЫСОТНЫХ РАБОТ.

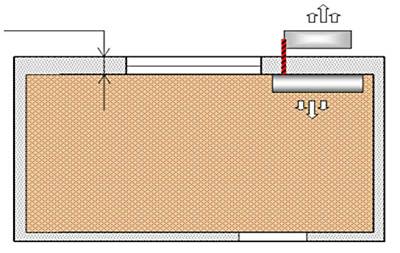

3. Вид сверху внутреннего и внешнего блоков


Схема №6 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров с помощью ВЫСОТНЫХ РАБОТ.

3. Вид сверху внутреннего и внешнего блоков


Схема №7 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров с помощью ВЫСОТНЫХ РАБОТ.

3. Вид сверху внутреннего и внешнего блоков


Схема №8 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

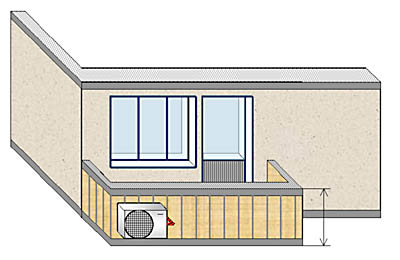

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров . на высоту более 4 м - ВЫСОТНЫЕ РАБОТЫ.

3. Вид сверху внутреннего и внешнего блоков


Схема №9 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров мощностью свыше 4,5 кВт. на высоту более 4 м - ВЫСОТНЫЕ РАБОТЫ.

3. Вид сверху внутреннего и внешнего блоков


Схема №10 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров мощностью на высоту более 4 м - ВЫСОТНЫЕ РАБОТЫ.

3. Вид сверху внутреннего и внешнего блока


Схема №11 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров на высоту более 4 м - ВЫСОТНЫЕ РАБОТЫ.

3. Вид сверху внутреннего и внешнего блоков


Схема №12 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров с помощью ВЫСОТНЫХ РАБОТ.

3. Вид сверху внутреннего и внешнего блоков


Схема №13 монтажа кондиционера сплит-системы

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

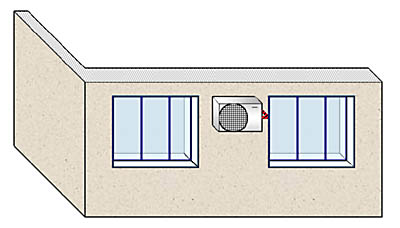

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров с помощью ВЫСОТНЫХ РАБОТ.

3. Вид сверху внутреннего и внешнего блоков


Схема №14 монтажа кондиционера сплит-системы

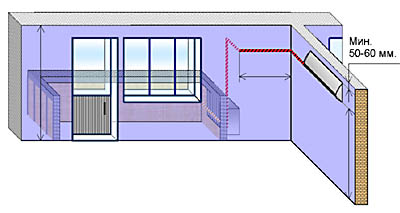

1. Вид внутреннего блока кондиционера (вид изнутри помещения)

2. Вид внешнего блока кондиционера (вид с улицы)

Примечание: Установка внешних блоков кондиционеров на высоту более 4 м - ВЫСОТНЫЕ РАБОТЫ.

3. Вид сверху внутреннего и внешнего блоков
