Конструкция типовой сплит-системы настенного типа


Если Вам захотелось по каким-либо причинам разобраться в сути того, что происходит внутри блоков кондиционера, вы должны знать, что основными узлами любой системы кондиционирования являются два радиатора, герметично соединенные медными трубами, и компрессор, обеспечивающий циркуляцию хладагента внутри системы.

В процессе работы происходит перенос тепла от одного радиатора к другому. При этом один из них нагревается, а второй остывает. Физической основой этого процесса является свойство газов охлаждаться при расширении и нагреваться при сжатии. В качестве рабочего вещества до недавнего времени применялся фреон R22 - негорючий, невзрывоопасный, нетоксичный газ. В современных моделях кондиционеров вместо привычного фреона все чаще используют хладагент R410A. Это вещество не оказывает вредного воздействия на озоновый слой.

Если рассмотреть более подробно конструкцию настенной сплит-системы, то окажется, что в наружном блоке, размещенном вне жилого помещения, находятся компрессор, конденсатор, вентилятор, а также плата управления, фильтр фреоновой системы, разъемы. Во внутреннем блоке, размещенном на стене внутри помещения, находятся испаритель (его еще называют теплообменником), плата управления, вентилятор, фильтры грубой и тонкой очистки, горизонтальные и вертикальные жалюзи и разъемы. Конденсатор и испаритель (теплообменник) представляют собой радиаторы, выполняющие функцию охлаждения и нагрева соответственно.

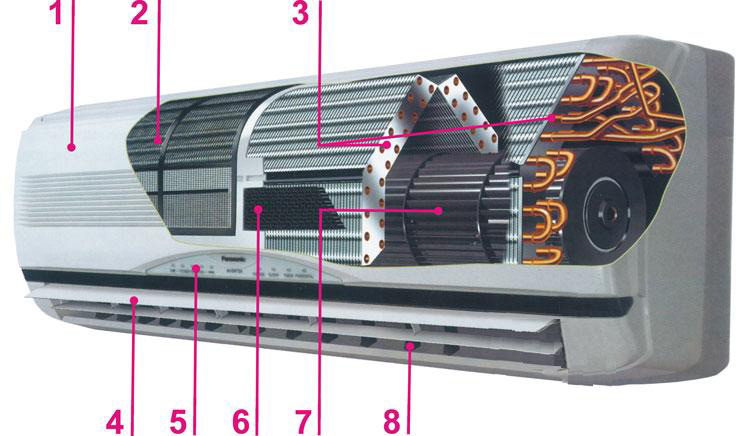

ВНУТРЕННИЙ БЛОК КОНДИЦИОНЕРА



  1. Передняя панель - это пластиковая решетка, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)
  2. Фильтр грубой очистки, представляющий пластиковую сетку. Он предназначен для задержки крупной пыли, шерсти животных тополиново пуха и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.
  3. Система фильтров состоит из различных фильтров тонкой очистки среди которых обычно бывают: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль), антибактериальные и т.п.
  4. Вентилятор, предназначеный для циркуляции очищенного и охлаженного либо подогретого воздуха в помещении.
  5. Испаритель - это радиатор (теплообменник), в котором происходит нагрев холодного хладагента и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
  6. Горизонтальные жалюзи, предназначены для регулируровки направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
  7. Индикаторная панель состоит из индикаторов (светодиодов), показывающих, в каком режиме работы кондиционера и сигнализирующие о возможных неисправностях.
  8. Вертикальные жалюзи, которые регулируют направление воздушного потока по горизонтали.
  9. Плата управления (на рисунке не показана), на которой размещен блок электроники с центральным микропроцессором.
  10. Штуцерные соединения (на рисунке не показаны), расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

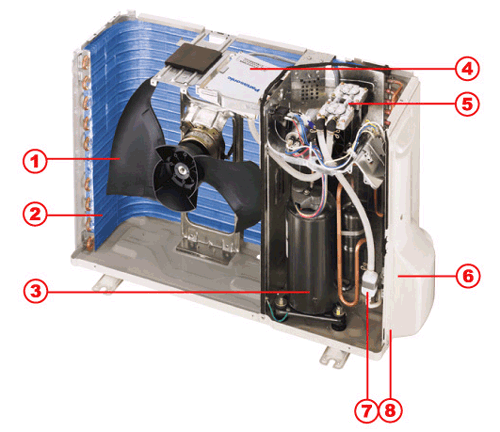

НАРУЖНЫЙ БЛОК КОНДИЦИОНЕРА


  1. Вентилятор, создающий поток воздуха для обдува конденсатора.
  2. Конденсатор - это радиатор, в котором происходит охлаждение и конденсация фреона, воздух проходящий мимо конденсатора нагревается и уходит в окружающую среду.
  3. Компрессор, осуществляющий сжатие хладагента и поддержание его движения по холодильному контуру.
  4. Плата управления устанавливается, как правило, в инверторных кондиционерах. В неинверторных моделях всю электронику стараются размещать во внутреннем блоке.
  5. Четырехходовой клапан устанавливается в моделях с функцией подогрева. В режиме обогрева этот клапан изменяет направление движения фреона, при этом внутренний и наружный блоки как бы меняются местами: внутренний блок работает на обогрев, а наружный - на охлаждение.
  6. Штуцерные соединения (на рисунке не видны) для подключения медных труб, соединяющих наружный и внутренний блоки.
  7. Фильтр фреоновой системы устанавливается перед входом компрессора и защищает его от частиц грязи, которые могут попасть в систему при монтаже кондиционера.
  8. Защитная крышка, которая закрывает штуцерные соединения и электрические разъемы.
